Teknisk beskrivning fyr nr 163.
Elektrisk roterande fyr av fabrikat AGA, förmodligen tillverkad på senare hälften av 1930-talet. Det saknas uppgifter på var den har varit placerad.
Färgen var ursprungligen militärgrå och har senare omlackerats med gul färg.
Fyren bestyckades med 2 st 55V, 1500W glödlampor varav den ena var reservlampa. Lampbytet skedde automatiskt. När reservlampan var i drift tändes en röd lampa på fyrens topp som indikering åt tillsynsmannen att det var dags att byta lampa. Med hjälp av fresnellinserna (2 st katadioptriska linser om 150 mm brännvidd) koncentrerades ljuset till en smal stråle. Ljusstrålens elevation kan justeras upp till 5 grader. Med 1500W:s lampa erhålles en ljusstyrka på ca 1 900 000 Heffnerljus. 1 Heffnerljus motsvarar ungefär 0.9 Candela. 1 Candela är ljusstyrkan av ett vaxljus. Räckvidd 60 - 70 km i klar sikt.
På fyrens ovansida sitter det 2 grönfärgade identifieringsglas så att piloten kan se att han flyger över rätt fyr.
Karaktär: Bx(7) 19 s 2 Ledsekt(6). Diagram D nedan.
Förklaring: Under en period på 19 sekunder: utanför flygleden 7 korta blänk, i flygleden först 6 korta blänk och sen 3 längre. Med hjälp av tiden mellan de 3 sista blänken kan man bestämma var i flygleden man befinner sig. Praxis var att man flög på högersidan i leden med tanke på mötande plan. Oscillationsvinkel, bredden på flygleden, var oftast 15 till 25 grader. Fyr 163 har en oscillationsvinkel på ca 20 grader.

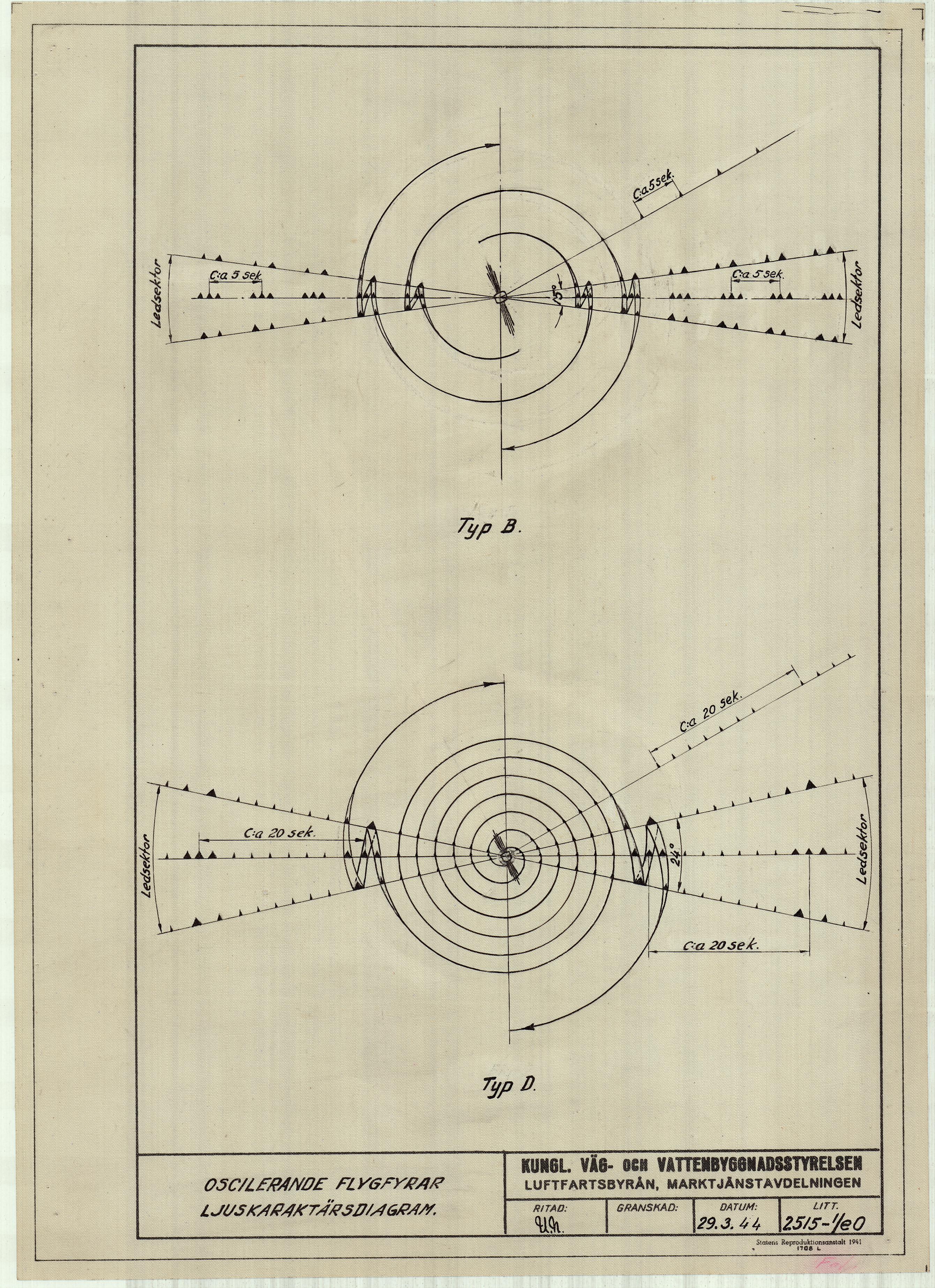

Generellt ljuskaraktärsdiagram, typ B: Ekeberg och Visingsö, typ D: Norrtälje och fyr 163, tider och oscillationsvinklar varierar.
